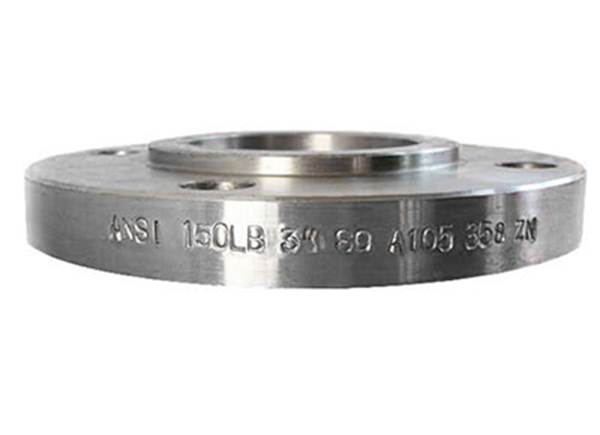

不銹鋼平焊法蘭注意事項

不銹鋼平焊法蘭注意事項有哪些呢，接下來讓不銹鋼平焊法蘭廠家日華法蘭管件來簡單說明下吧。
不銹鋼平焊法蘭為避免因法蘭蓋加熱而產生晶間腐蝕，焊接電流不宜過大，比碳鋼條較少20%，電流不宜過長，層間快冷，以窄焊道為佳。

不銹鋼平焊法蘭焊條使用時應保持干燥。鈦鈣型應經150℃干燥1小時，低a氫型應經200-250℃干燥1小時(不能多次重復烘干，不然容易導致藥皮開裂剝落)，防止焊條藥皮粘油及其它臟物，避免致使焊縫增加含碳量和影響焊件質量。

不銹鋼平焊法蘭焊接時，受到重復加熱析出碳化物，降低耐腐蝕性和力學性能。

不銹鋼平焊法蘭鉻焊后硬化性美標法蘭較大，容易產生裂紋。若采用同類型的鉻不銹鋼焊條(G202、G207)焊接，必須進行300℃以上的預熱和焊后700℃左右的緩冷處理。

不銹鋼平焊法蘭可適當增加適量穩定性元素Ti、Nb、Mo等以此改變其耐蝕性能，焊接性較鉻不銹鋼平焊法蘭好一些。采用同類型的鉻不銹鋼平焊法蘭焊條(G302、G307)時，應進行200℃以上的預熱和焊后800℃左右的回火處理。

不銹鋼平焊法蘭焊條具有良好耐腐蝕性和抗氧化性，并廣泛應用于化工、化肥、石油、醫療機械制造等。
